 您现在的位置 >> 所有产品 >> 铁路隔离开关柜 >> KGN-15 >> 户外铁路隔离开关GW4-15TQ型

产品编号:
11521465916
产品名称:

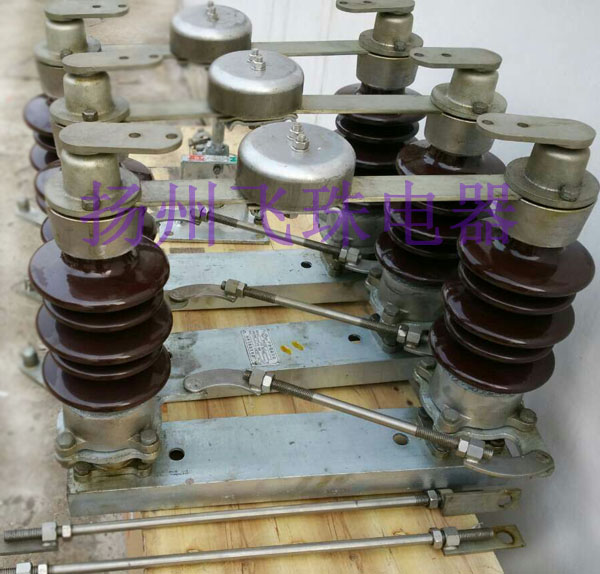

户外铁路隔离开关GW4-15TQ型
规  格:
GW4-15(G)TQ(D)
产品备注:
改进型、完善化型、不锈钢型、轻力矩型;注:刀排式、软连接握手式

   产品说明


一、概述
GW4-15(G)TQ(D)型系列户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。额定电流:200、400、630、1250A。适用于频率为50Hz,额定电压为15KV的电力系统中,作为有电压无负荷时分合电路用,也供铁道自动闭塞信事情装置时使用。并可单级使用。其中防污型的隔离开关可以满足重污秽地区用户的要求,并可以有效地解决隔离开关在运行中出现的污闪问题。
GW4-15(G)TQ(D)(A)(B)系列轻操作力矩免维护型户外交流高压隔离开关适用于铁路自闭、贯通供电远动系统及铁道站供电系统的新一代户外型产品,配用CJ11M-G免维护型电动机构可以方便地与远动系统接口,实现遥控、遥信、遥测。
本系列隔离开关满足GB1985-89《交流高压隔离开关》IEC129(1984)《交流隔离开关与接地开关》和IEC694(1980)《高压开关设备和控制设备共用条款》规定的各项要求。
二、使用环境
★ 海拔:1000~3000m地区。 ★环境温度:上限+40℃,下限-35℃(高寒地区不低于-40℃)。★ 风速不超过34m/s. ★地震列席不超过8度。★ 覆冰厚度不超过10mm。★ 耐污型产品适用于重污秽地区。★ 不适用于有易燃物质、爆炸危险、化学腐蚀及 剧烈震动的场所。


三、技术参数

型号
参数
项目

GW4-15TQ(D)
(A)、(B)
GW4-20TQ(D)
(A)、(B)
额定电压kV
15
20
最高工作电压kV
17.5
23
额定
绝缘
水平
1分钟工频耐受电压
kV(有效值)
对地
40
50
断口
47
60
雷电冲击耐受电压
kV(峰值)
对地
105
125
断口
120
145
额定频率Hz
50
额定电流A
200
400
630
1250
2秒热稳定电流kA(有效值)
6.3
12.5
20
31.5
动稳定电流kA(峰值)
16
31.5
50
80
接线端额定纵向机械负荷N
245
配用机构
CJ11M-G电动操作机构或CS11-1、CS11、CS8-6D手动机构
与隔离开关组装的接地开关额定参数
接地开关用于切断参余电流,对动、热稳定电流不作考核

注:GW4-15/20TQ型不带接地开关,GW4-15/20TQ (D)型只限单接地。
1、型号后带(A)的产品为不锈钢加强型,隔离开关瓷件上下附件、联动拉杆均为不锈钢制造,隔离开关联动拉杆转动部分自润滑,无需润滑脂。
2、型号后带(B)的产品为不锈钢型,隔离开关联动拉杆为不锈钢制造,其余为热镀锌件,转动部分自润滑,无需润滑脂。
3、电流等级为200-400A时,导电部件表面镀锡;电流等级为630-1250A及以上时,导电部件表面镀银。

四、结构与动作原理
1、隔离开关的结构
本隔离开关是双柱水平回转式结构,籍助联杆组成三相联动的隔离开关,但也可单相出厂,单相使用。
外形结构见图1。
每极由三个独立的单极组成,每个单极是由底座,绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的轴承座上端的回转板上、以连杆连结,每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电出线座(图2)、左、右触头(图3)。左、右触头分别固定于两棒形支柱绝缘子顶端,采用闸刀嵌入结构,主闸刀分成两半,接触部分在中间。闸刀采用具有足够刚性和导电性能良好的紫铜排制成。闸刀一边装有二对触指,其接触压力籍助于弹簧压力产生,合闸时,闸刀的另一边嵌入触指内在弹簧压力下可靠接触。
出线座部分主要由接线头、铜球及弹簧等组成的滚动式接触连接。不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同,只是主导电回路稍有差别.
2、接地开关的结构
接地开关静触头固定在隔离开关的导电板上,动触头安装在底座上的接地闸刀钢管的端部。
3、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的.
4、手动机构的结构
手动机构又可分CSll一1(图4)、CSll(图5)和CS8—6D(图6)型,其操作手柄为水平旋转,转动角度90°。CS8—6D型带联锁装置,保证按规定程序(主分一地合一地分一主合)进行操作.
5、电动机构的结构 CJ11M-G免维护型电动操动机构(图7)的结构,另见其安装使用说明书。
6、隔离开关的动作原理
本系列户外交流隔离开关的分合闸的动作基本相同。三级联动时,需将安装完成的各独立的单极隔离开关分别按安装图用拉杆等零件连接起来。
隔离开关的操作机构通过连接管与隔离开关的主动级拐臂相连,机构主轴旋转180°,带动主动级的绝缘支柱旋转90°,同时通过连杆带动另一侧绝缘支柱按相反方向旋转,实现分、合闸动作,主动级通过极间联动管、带动另外两个从动极转动,从而保持三相同步动作。
接地开关动作原理: 三相接地开关的主轴,用水平连接管通过接头连接起来,操作机构的手柄水平旋转180°,通过连杆带动连接管转动,实现接地开关分、合闸动作。

五、成套供应
隔离开关以三个单极和配用的手动为一组,带接地开关时所配用的手动机构也配套供应,并附有安装所需的零部件。
六、订货须知
1、订货时应说明∶
(1)产品型号。(常规按刀排式供货!)
(2)额定电压。
(3)额定电流。
(4)有无接地装置或接地开关种类、方向和类型。
(5)污秽等级:(未注按0级供货)。
(6)机构型号,辅助极点数目。
(7)有无电磁锁或电磁锁型号及控制电压
2 、若用户有特殊的要求,请说明,本厂可协助解决
GW4-15TQ(常规“刀排式”) GW4-15TQ/630-1250A软连接握手式

七:安装尺寸图
GW4-15TQ(D)轻型力矩免维护型隔离开关与CS11手动机构联装图
GW4-15TQ(D)轻型力矩免维护型隔离开关与CJ11A-G免维护电动机构联装图
GW4-15TQWT/630-1250A软连接握手式轻型力矩型隔离开关联装图



GW4-15TQ(D)W/200A. 400A. 630A轻力矩免维护型隔离开关


GW4-15TQDW/630A. 1250A软连接握手式隔离开关

大电流系列隔离开关 电流:2000A---4000A
(需要详细信息,敬请来电来函)

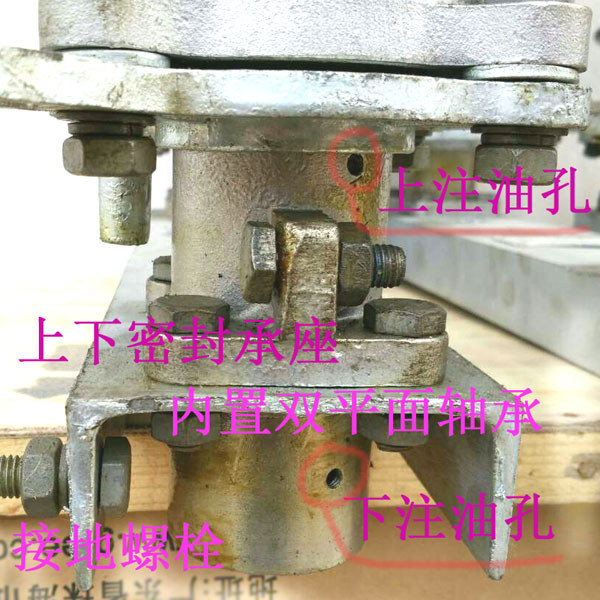

底座

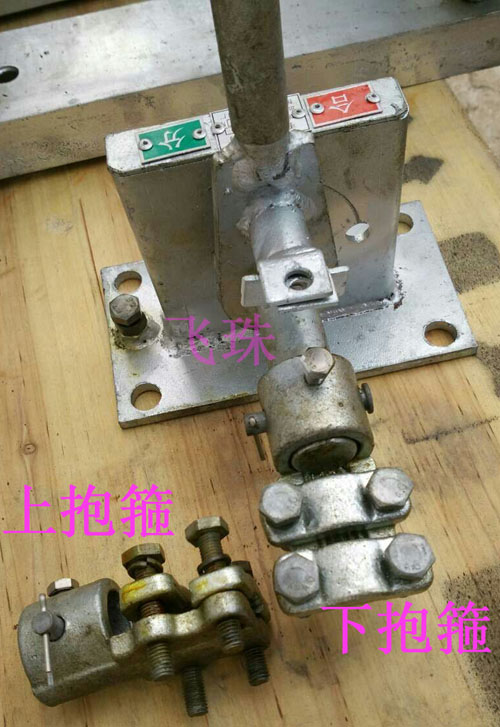

CS11手动操作机构

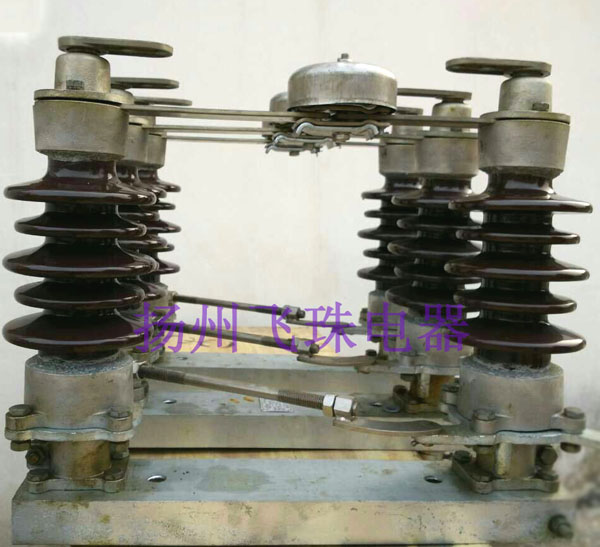

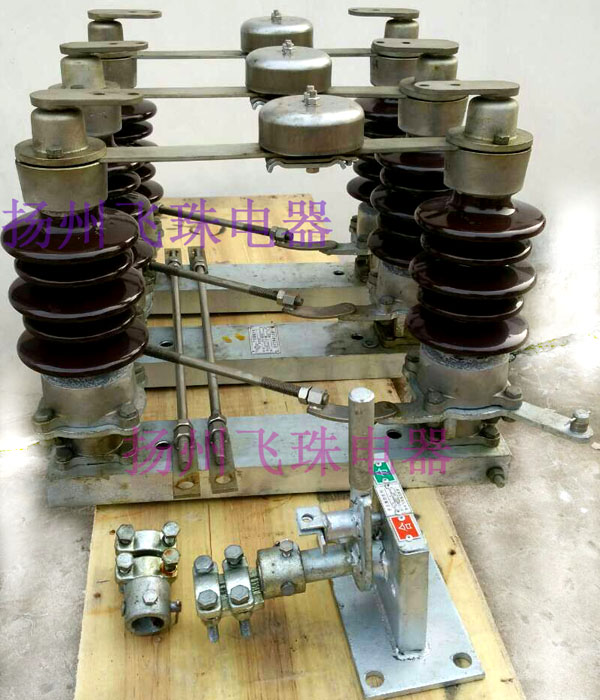

GW4-15TQ不锈钢铁路隔离开关

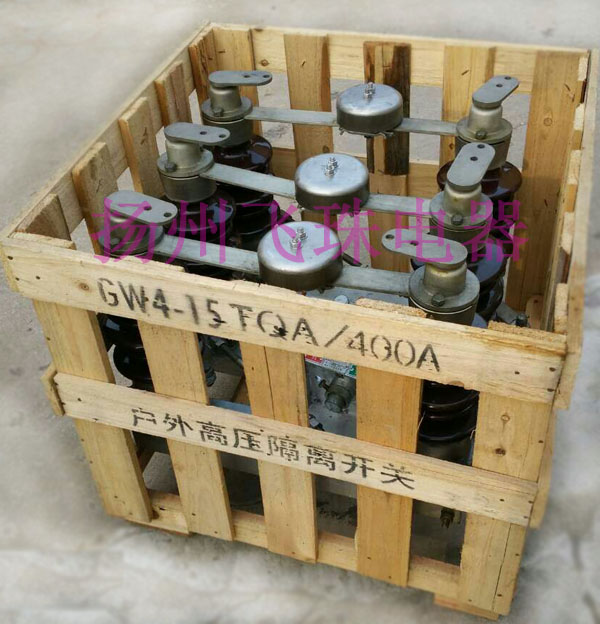

GW4-15TQA/400、630A

GW4-15TQW户外隔离开关

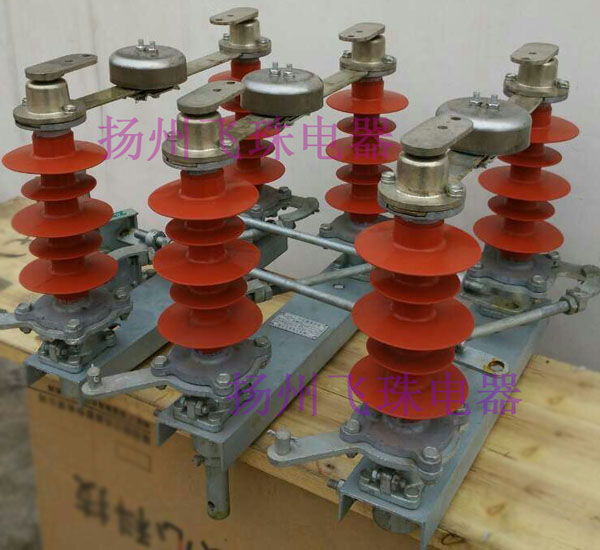

HGW4-15TQ/400A硅橡胶型户外隔离开关

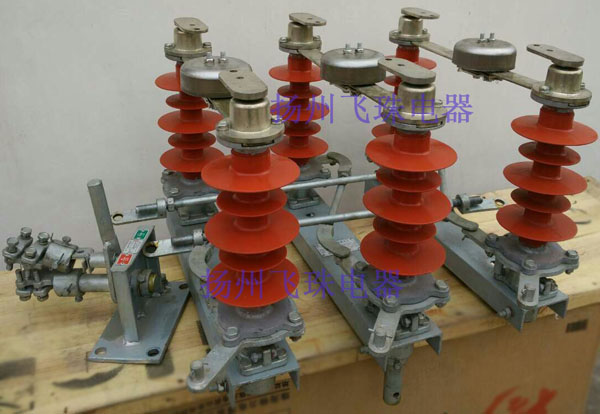

HGW4-15TQ复合支柱隔离开关

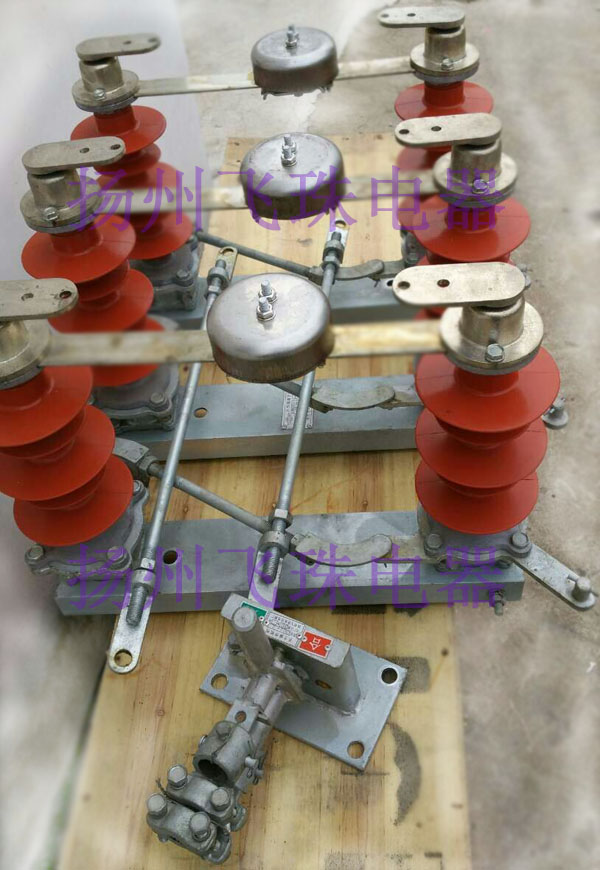

HGW4-15TQ/630A户外隔离开关
